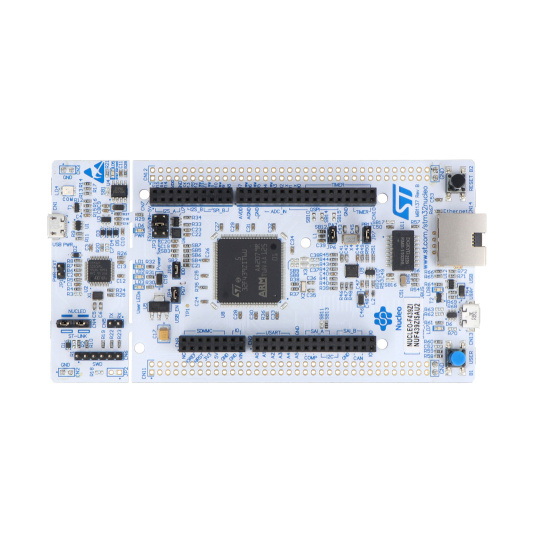

STM32 NUCLEO-F439ZI - STM32F439ZI ARM Cortex M4

Описание продукта: STM32 NUCLEO-F439ZI - STM32F439ZI ARM Cortex M4

Nucleo позволяет реализовывать проекты на основе мощного микроконтроллера с 32-битным ядром ARM Cortex. Модули совместимы сПлаты расширения для Arduinoа также онлайн-систему компиляции mbed.org. Nucleo работает с большинством популярных платформ разработки, включая среды на основе Keil, IAR и GCC. Он также обладает дополнительными функциями криптографии.

Подробное описание можно найти в [ссылка на источник] и на [ссылка на другой источник].

Модуль STM32.

Спецификация

• Микроконтроллер: STM32F439ZI
  • Ядро: ARM Cortex M4 32-бит
  • Тактовая частота: 180 МГц
  • Флеш-память программ: 2 МБ
  • Оперативная память: 256 КБ
  • Аналого-цифровой преобразователь (АЦП): 12-битный, 24-канальный
  • Цифро-аналоговый преобразователь (ЦАП): 12-битный, 2-канальный
  • Количество 16-битных таймеров: 12
  • Количество 32-битных таймеров: 2
  • Интерфейсы: 3x I2C, 6x SPI, 2x I2S, 2x CAN, 4x USART, 4x UART, USB OTG
  • Разъем Ethernet
• Существует два типа разъемов:
  • Разъемы для шилдов, совместимые с Arduino Uno Rev3
  • Стандартные контакты STMicroelectronics Morpho для доступа к выводам микроконтроллера.
• модуль, совместимый с mbed()
• Отладчик ST-Link/V2, размещенный на плате, с возможностью работы в качестве отдельного устройства с выводом SWD.
• Возможность питания через USB-порт
• Встроенные три светодиода:
  • 1 индикатор напряжения питания
  • 1 x сигнальная связь
  • 1 x в распоряжении пользователя
• Две кнопки:

  • 1 x СБРОС
  • 1 x в распоряжении пользователя
• Три различных интерфейса через разъем microUSB (повторное перечисление USB):
  • Виртуальный COM-порт
  • Хранилище
  • Порт программирования/отладки
• Модуль поддерживается большинством популярных сред разработки, включая IAR, Keil и платформы на основе компилятора GCC.
• Размеры модуля: 135 x 70 x 18 мм
