Весы с блоком взвешивания - сборочный комплект для весов - 200 кг - HX711 - M5Stack K121

Описание товара: Весы с блоком взвешивания - сборочный комплект для весов - 200 кг - HX711 - M5Stack K121

НаборВесы с утяжелителем.состоит изчетыреДатчики давления - полумостовые тензодатчики, 24-битный аналого-цифровой преобразователь с системойHX711В комплект входят удлинитель блока, кабель Grove и монтажная лента. Эти компоненты в сочетании с модулем разработки M5Stack и подставкой позволяют использовать весы на основе технологии IoT. Общий диапазон взвешивания составляет200 кг.

Элементы, входящие в набор.

В комплект не входят модуль M5Stack Core и акриловая крышка.

Принцип работы тензометрического датчика

Тензометрические датчики являются основным элементом любых электронных весов. Обычно они размещаются под опорами или накладками для обеспечения равномерного распределения нагрузки. В измерительной технике тензодатчики, как правило, работают в так называемой мостовой конфигурации, наиболее распространенной из которых является мост Уитстона. Принцип работы тензодатчика заключается в измерении натяжения и сопротивления, оказываемого давлением на взвешиваемый предмет.

Технические характеристики комплекта

• Тип: электронные весы
• Общий диапазон взвешивания: 200 кг
• Аналого-цифровой преобразователь
• Микросхема: HX711
• Разрешение: 24 бит
• Программируемое усиление: 32, 64 и 128
• Скорость передачи выходных данных: 10 SPS
• Датчик давления
• Тип: тензометрический датчик, полумостовой
• Чувствительность выходного сигнала: 1,0 ± 0,1 мВ/В
• Нелинейность: 0,3% от полной шкалы.
• Интегрированная точность: 0,3% от полной шкалы.
• Нулевой выходной сигнал: ±0,3 мВ/В
• Разница между верхним и нижним импедансом каждого тензодатчика: 0,8 Ом.
• Выходное сопротивление: 1000 ± 5 Ом
• Размеры упаковки: 105 x 65 x 40 мм
• Вес элементов набора: 92,5 г

Датчик давления - тензометрический датчик.

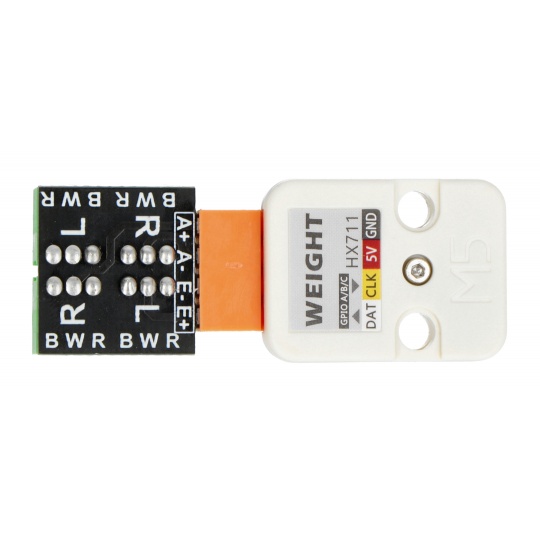

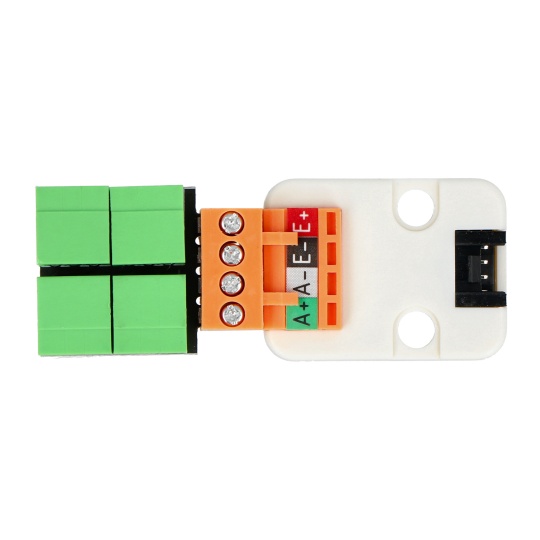

Преобразователь с чипом HX711.

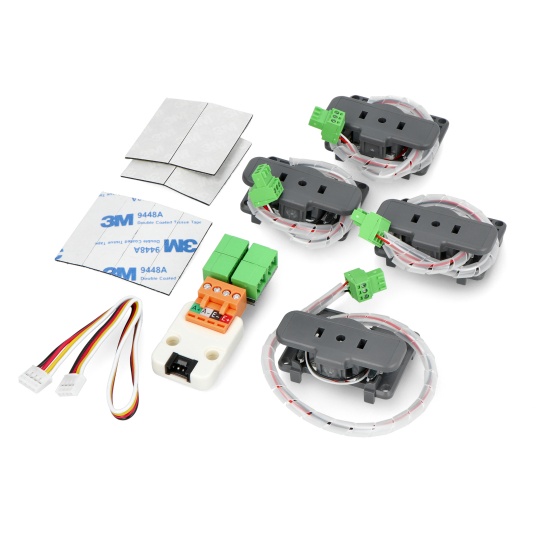

Содержимое набора

• Датчик давления - тензометрический - резистивный с проводами - 4 шт.
• Аналого-цифровой преобразователь HX711 — в виде расширительного блока — 1 шт.
• Соединительный кабель с разъемом Grove - длина 20 см - 1 шт.
• Двусторонняя монтажная лента - 39 x 20 x 0,8 мм - 4 штуки
• Двусторонняя монтажная лента - 39 x 12 x 0,8 мм - 4 штуки
