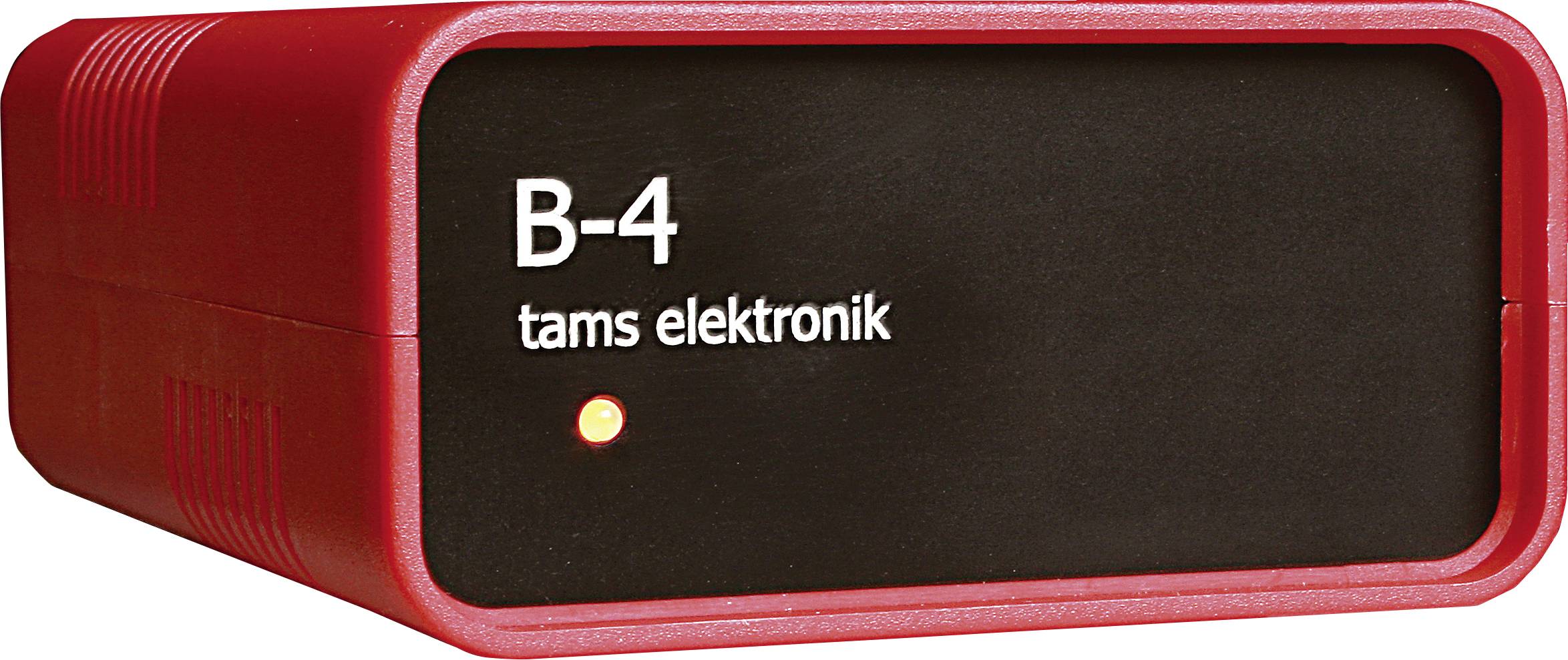

Підсилювач Booster-Link TAMS Elektronik 40-19427-01 B-4 без дисплея

Інтерфейс підсилювача, сумісний з DCC (3-контактний / "CDE"), для підключення до інтерфейсу підсилювача, сумісного з DCC, центрального блоку або до виходу колії центрального блоку. Регульований багатопротокольний підсилювач для використання з центральними блоками MM, DCC або mfx. Для систем зі зворотним зв'язком через RailCom та симетричною напругою колії. Регульована чутливість короткого замикання та напруга колії (10 - 20 В, з кроком 1 В). Перемикач RailCom підсилювача можна вмикати/вимикати. Внутрішній перемикач короткого замикання, який також можна вимикати. Макс. напруга колії 18 В; 5 А (регульована), регульована до 12 - 24 В (регульована). Напруга живлення 12 -18 В (залежно від встановленої напруги колії).

Електричні властивості:
Джерело живлення: трансформатор змінного струму (12-20 В) або джерело живлення постійного струму (12-26 В)
Максимальний вихідний струм: від 2,0 до 5,0 А, регулюється з кроком 1 А
Вихідна напруга: цифрова (регульована) напруга від 10 до 24 В, регульована з кроком 1 В
Вихідний сигнал: симетричний

Світлодіодний індикатор на передній панелі підсилювача вказує на робочий стан або виникнення проблем:
Оперативна готовність
Коротке замикання на виході з колії
Підсилювач вимкнено за допомогою команди перемикача
Підсилювач вимкнувся після запуску системи контролю
Вимкнення підсилювача при перевищенні максимально допустимої температури
Немає сигналу з центру управління
Почати програмування

Функції безпеки:
Вимкнення через коротке замикання: внутрішнє вимкнення через коротке замикання або зворотний зв'язок через коротке замикання до цифрового центру керування через інтерфейс підсилювача CDE; автоматичний перезапуск після короткого замикання; попередження про коротке замикання на ПК-керуванні
Вимкніть, якщо перегрівається
Функція сторожового таймера в системах з комп'ютерним керуванням

Конфігурація шляхом програмування основної схеми (POM) або (з незначними обмеженнями) шляхом встановлення перемичок:
Напруга колії: 10 – 24 В, регулюється з кроком 1 В
Час перезапуску при короткому замиканні: 4 – 10 секунд, регулюється з кроком 1 секунда
Макс. струм колії (струм короткого замикання): 2 – 5 А, регулюється з кроком 1 А
RailCom: активний чи неактивний
Вимкнення за допомогою команди перемикача DCC: активне або неактивне
Сторожовий таймер: активний чи неактивний
Межа попередження про коротке замикання: 0,2 – 1 A, регулюється з кроком 0,2 A
Час перезапуску після 5 коротких замикань: 0 – 100 сек.
